[로지텍 M720] 클릭 씹힘, 드래그 불량 자가 수리하기 (분해 방법, 무소음 스위치 교체)

지난번에 수리한 마우스를 잘 사용하고 있다는

소식을 들은 여자친구 직장 동료분께서...

자기 마우스도 고쳐달라는 의뢰를 주셨다

좋아 간만에 또 수리 콘텐츠 하나 뽑아보자



---



오랜만이로군

마우스 수리



알리에서 아주 저렴하게 인두기와 무음스위치를 사서

MX Master 3s를 수리하고 부품이 좀 남았는데

이걸 가지고 Logitec M720도 수리를 하면 될 것 같다





[MX Master 3s] 클릭 씹힘 자가 수리하기 (Feat. 알리익스프레스, 분해 방법)





원래는 딸깍 소리가 나는 스위치인데, 무소음 스위치도

좋다고 하셔서 별도로 부품을 구입하진 않고 바로 진행!



근데 그러고 보니까 로지텍 마우스는 뭔가...

내구도에 이슈가 있는 것 같다 다 클릭 불량이야

뭐 회사가 돈을 많이 벌기 위해서라면... 당연하게도

대체불가 제품을 만들어서 잘 고장 나게 해야겠지만

이건 뭐 너무 잘 고장나잖아?



뭐 아무튼

수술 집도하겠습니다 메스







분해하기



아쉽게도 간지 나게 메스로 시작하진 않고

마우스를 조여놓은 나사 5개를 찾아 풀어야 한다

나사를 풀기 위해서는 상단에 붙은 피트 제거부터!







피트는 히팅건(이 있을 리가 없으니 헤어드라이어)으로

적당~히 따뜻하게 데워준 후 칼로 살살 벗겨내면

저렇게 깔끔하게 떼어낼 수 있다



새로 붙일 피트가 있다면 그냥 쿨하게 팍팍

뜯어버리고 새거 붙였겠지만... 새 부품을

별도로 주문하질 않았으니 저거 재활용해야 하므로

조심히 깔끔하게 살살 떼 보자

(깔끔하게 뗐으나 나중에 이거 잃어버림...)

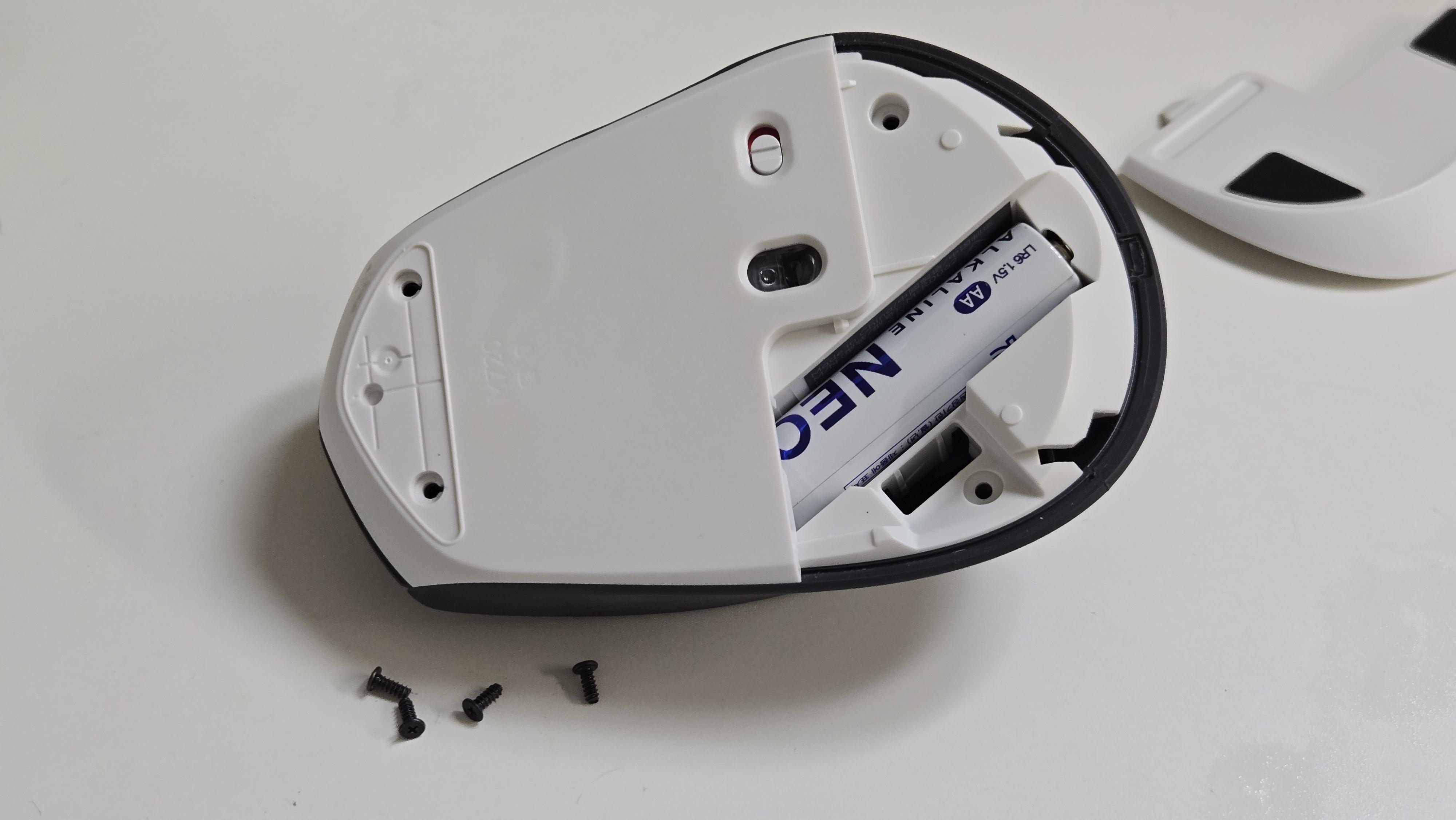

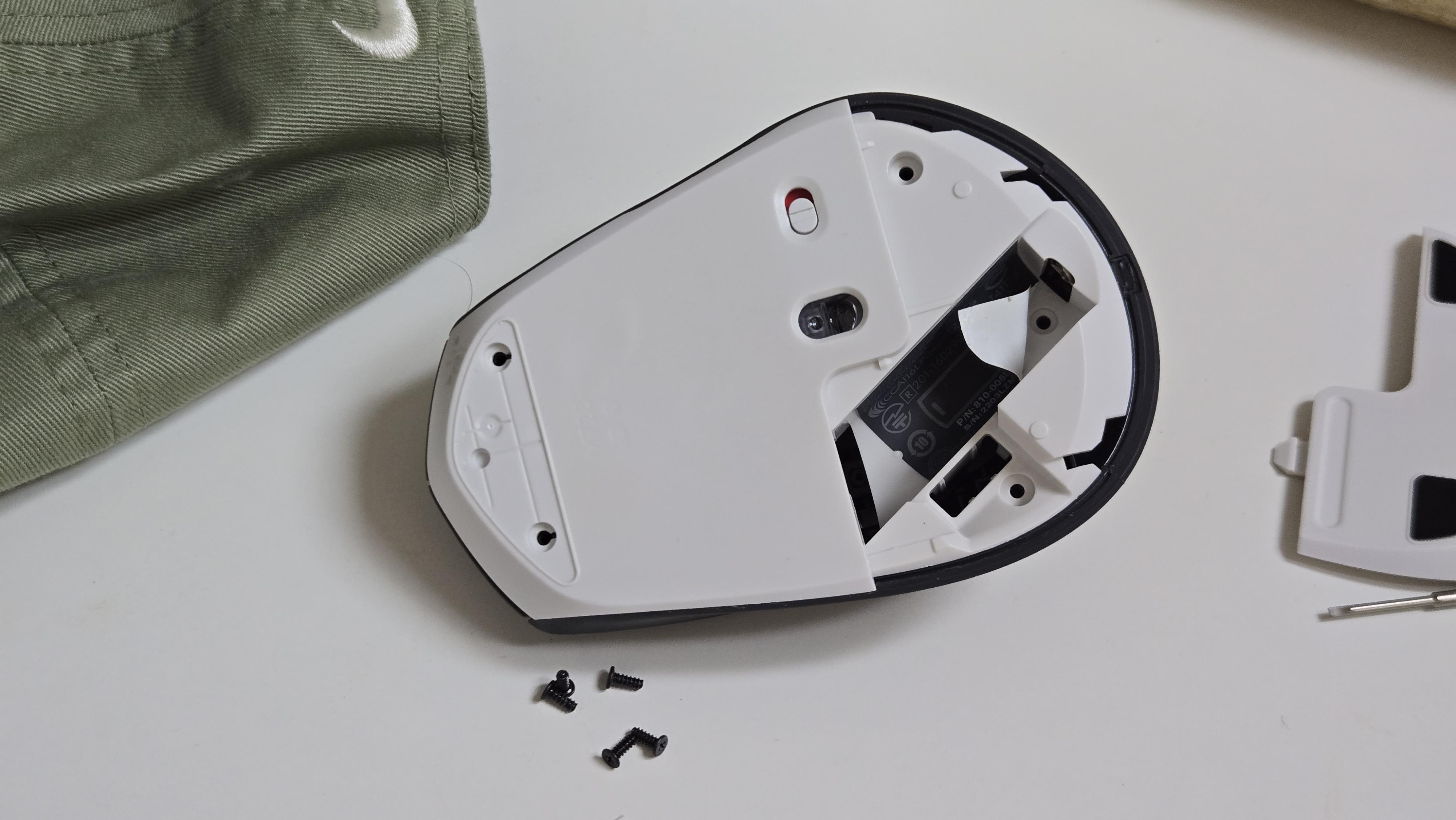

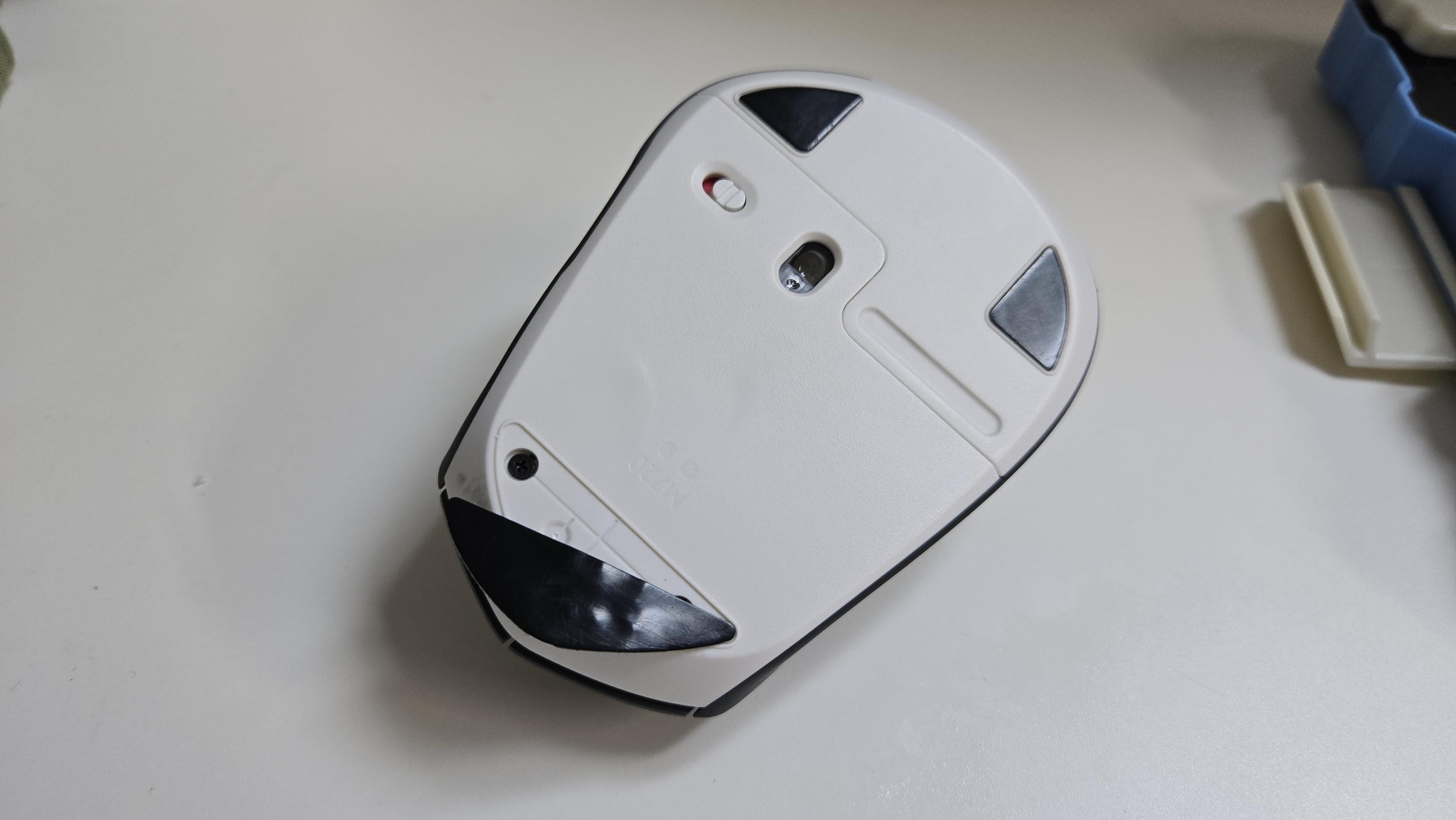

피트를 떼어내면 나사 2개가 보이고,

배터리커버도 분리하면 또 2개가 보인다



그럼 나머지 하나는?

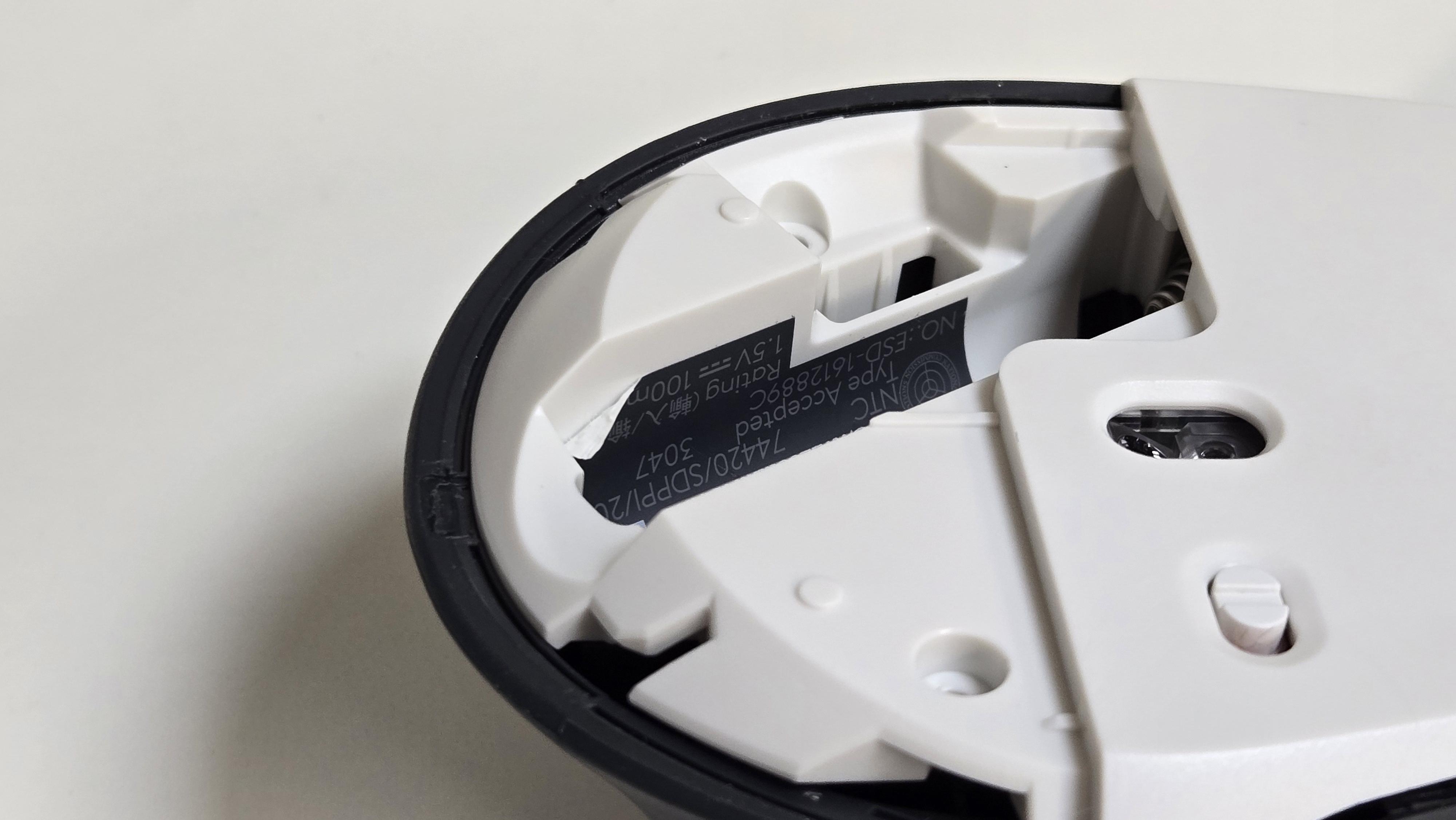

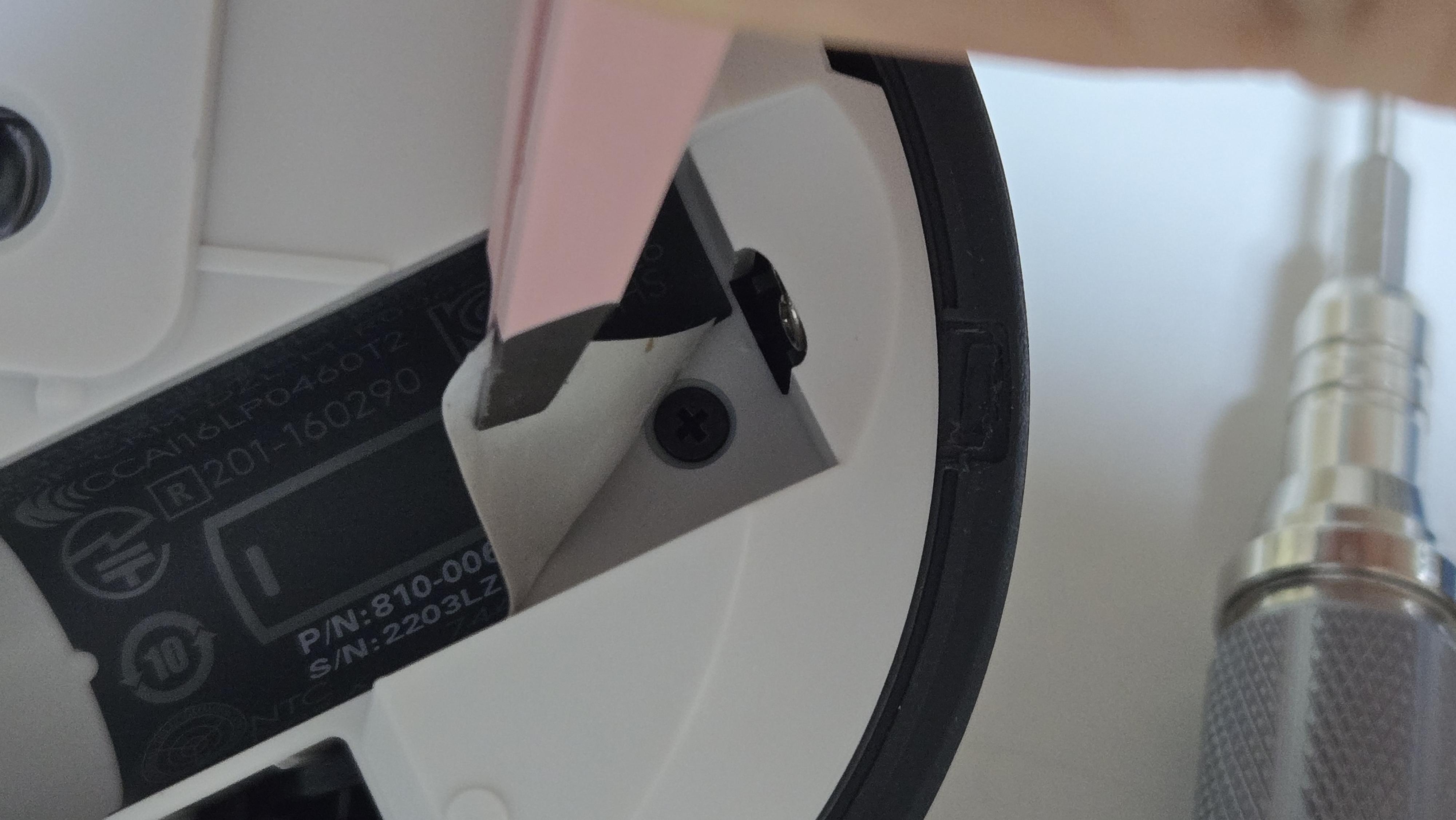

건전지를 빼고 보면 저렇게 스티커가 붙어있는데

저 스티커 안에 숨겨져 있다... 귀찮게 만들어놨군







요렇게 쏙 숨어있다 그래서 총 5개!







다 풀고 나면 이제 분해할 수 있는 상태

분해는 MX Master 3s와 마찬가지로,

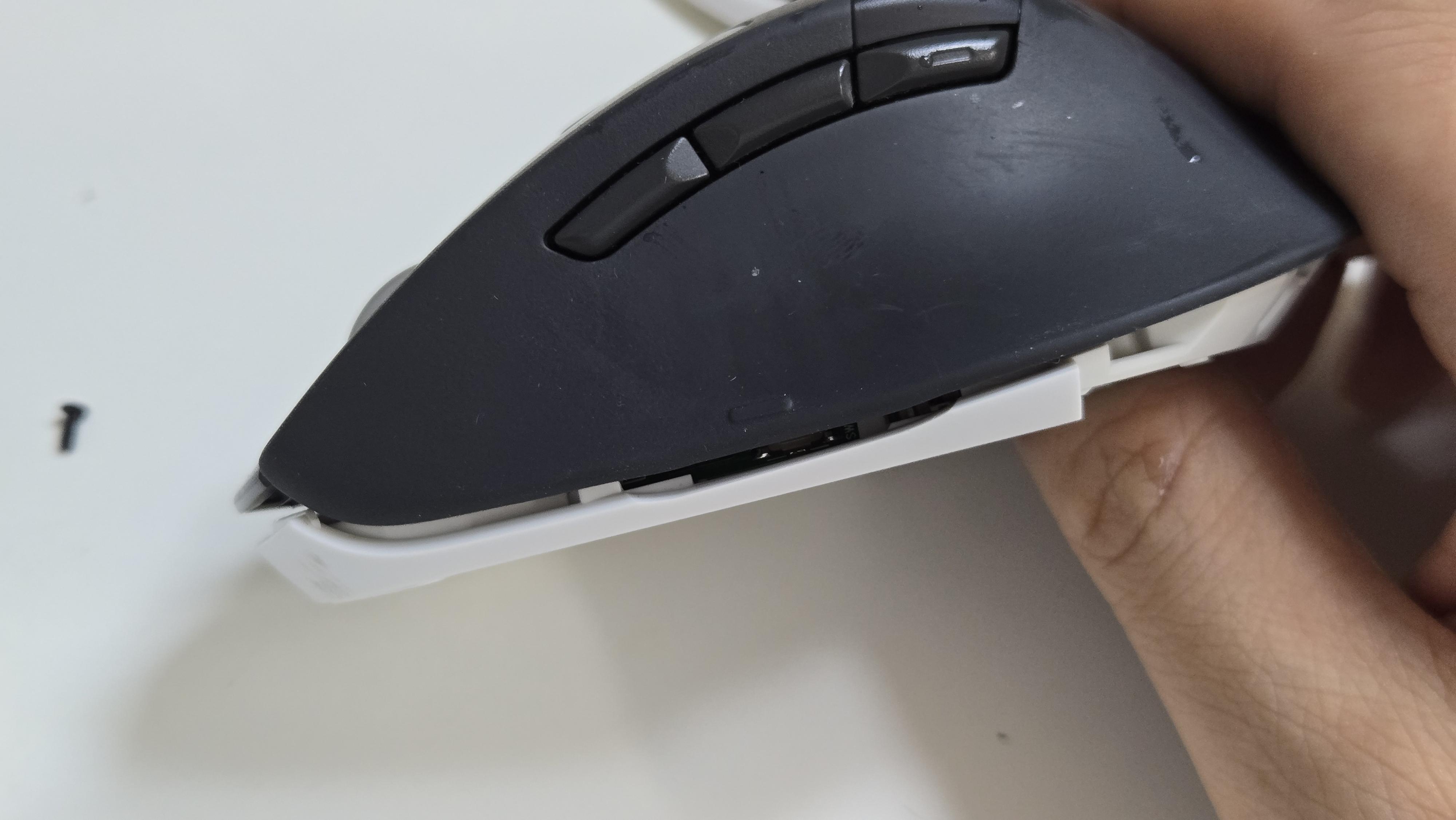

제스처 버튼에 틈이 살짝 있는데 그 틈을 벌리면

보다 용이하게 마우스를 분해할 수 있다

자 이제 오픈 플리즈







요기 이 틈을 벌려주면 쉽게 빠짐

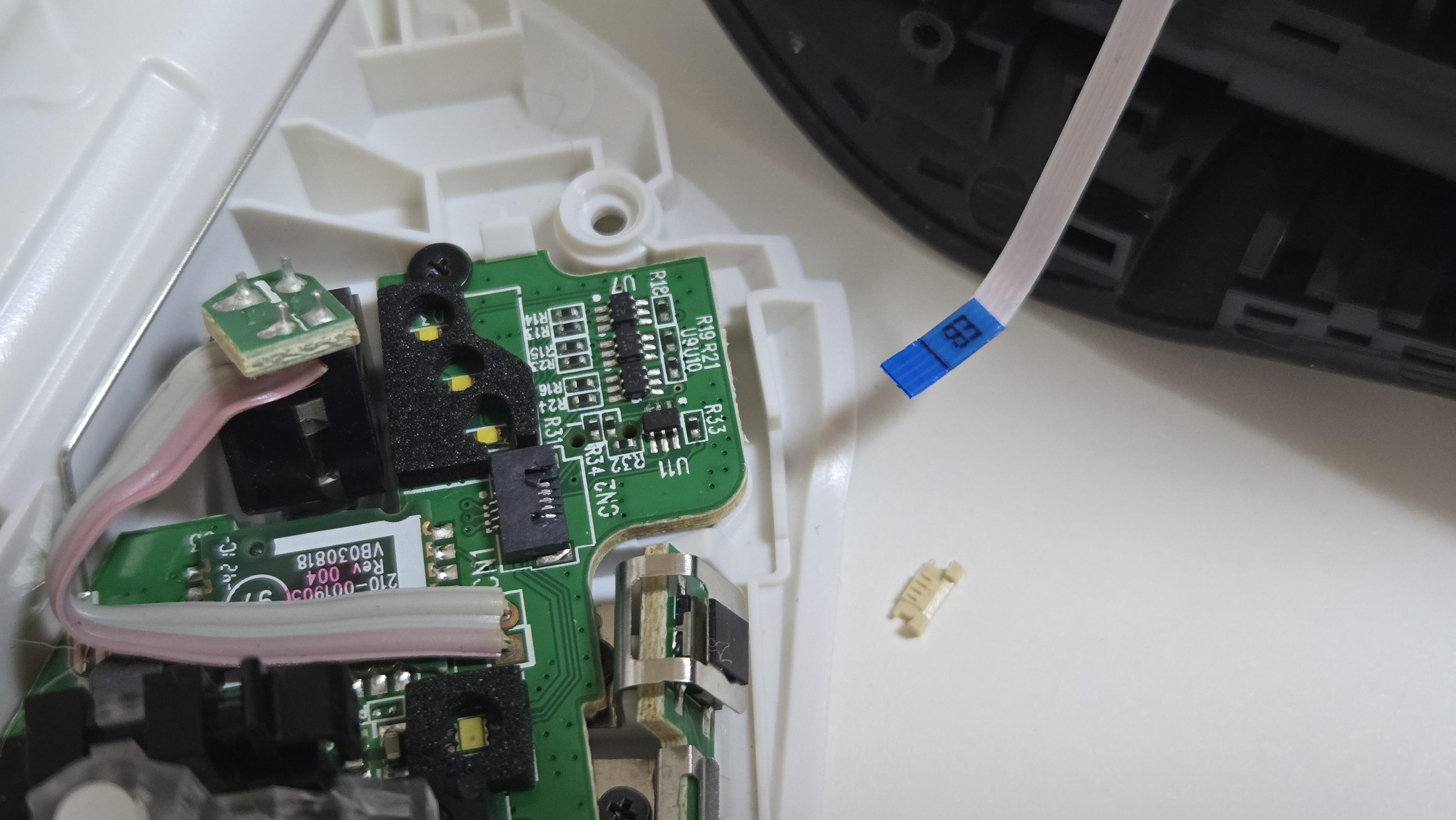

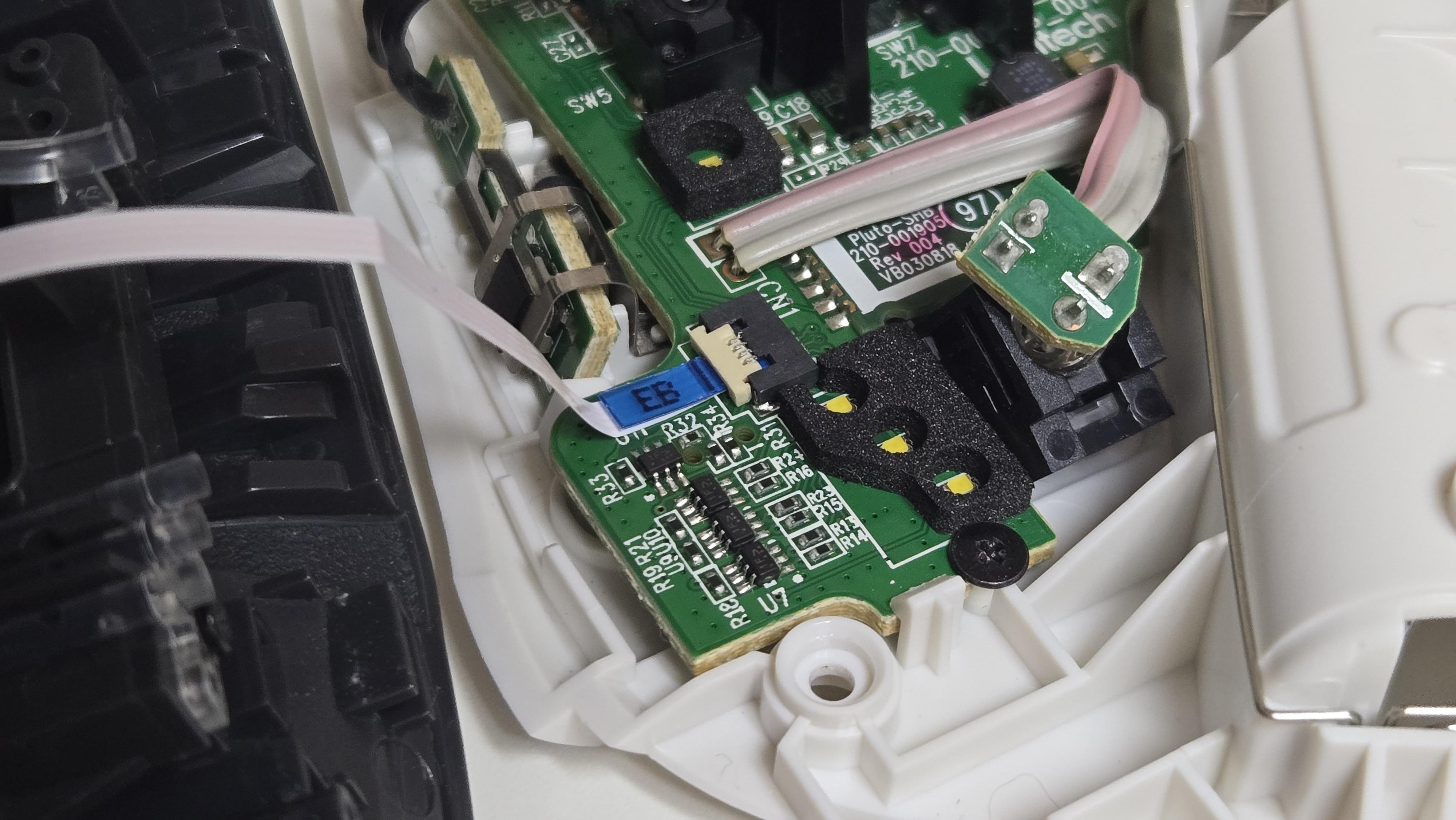

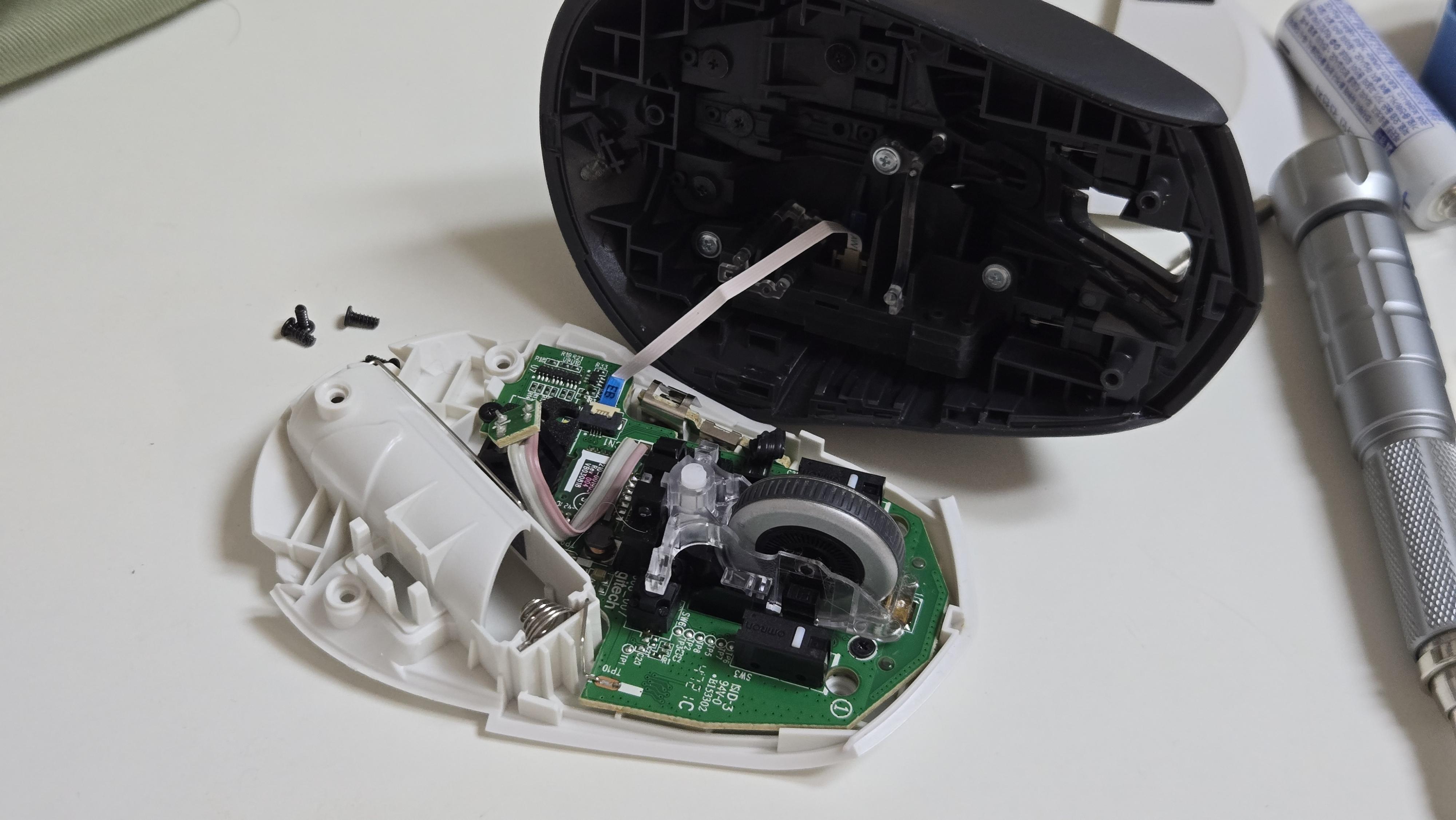

자 커버를 분리하고 나면 이렇게 커버와 본체가

얇은 케이블로 연결이 되어 있으므로...

커버 분리할 때 힘조절을 잘해서

이게 끊어지지 않도록 하자

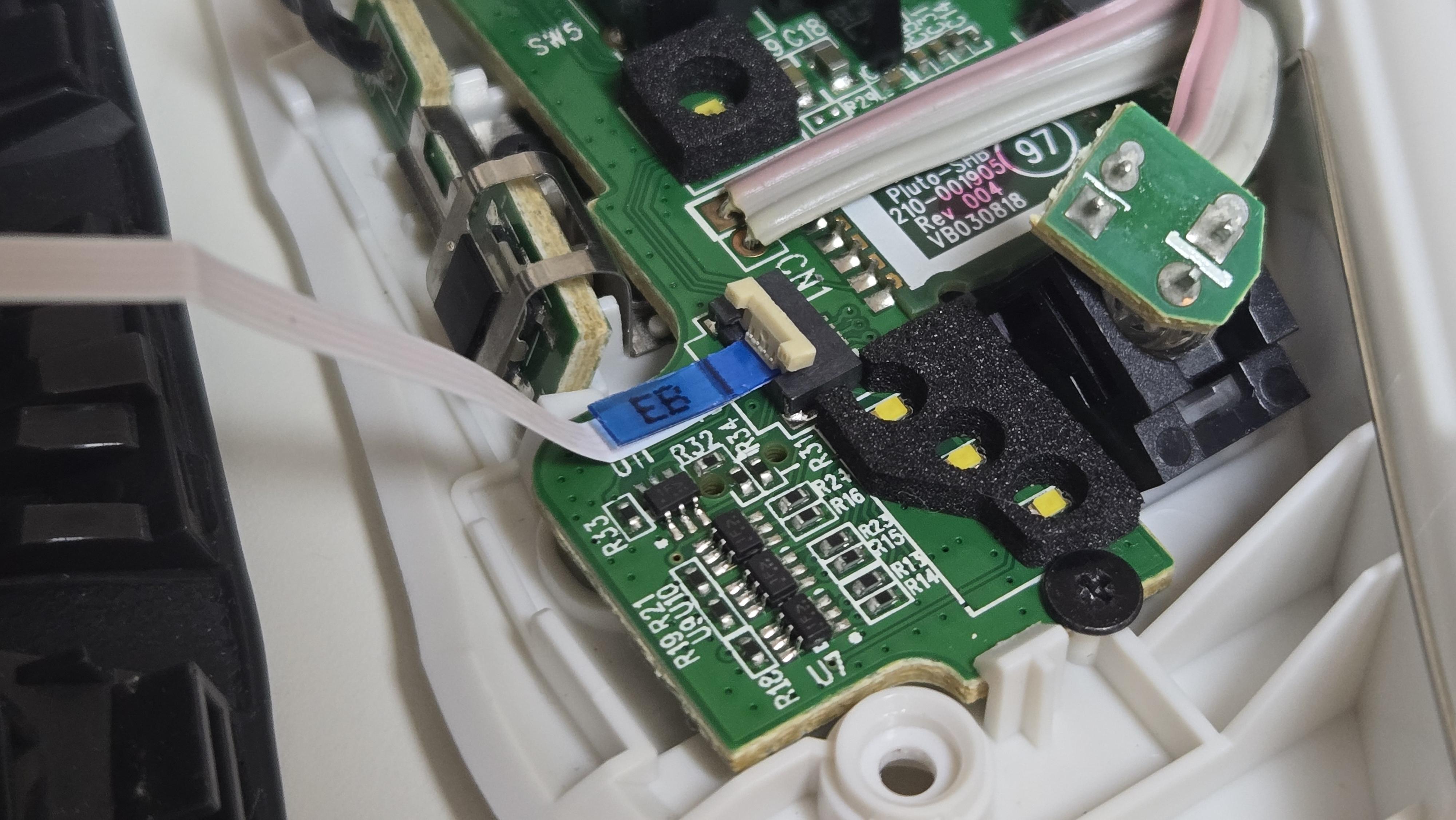

작업에 방해가 되므로 케이블은 분리해서

잘 보관해 두도록 하자 이따 조립할 때 없어지면

그것도 또 대 재앙







그다음 여기 나사를 풀어줘야 하는데...

나사를 풀기 전에 휠 부품을 분리하자

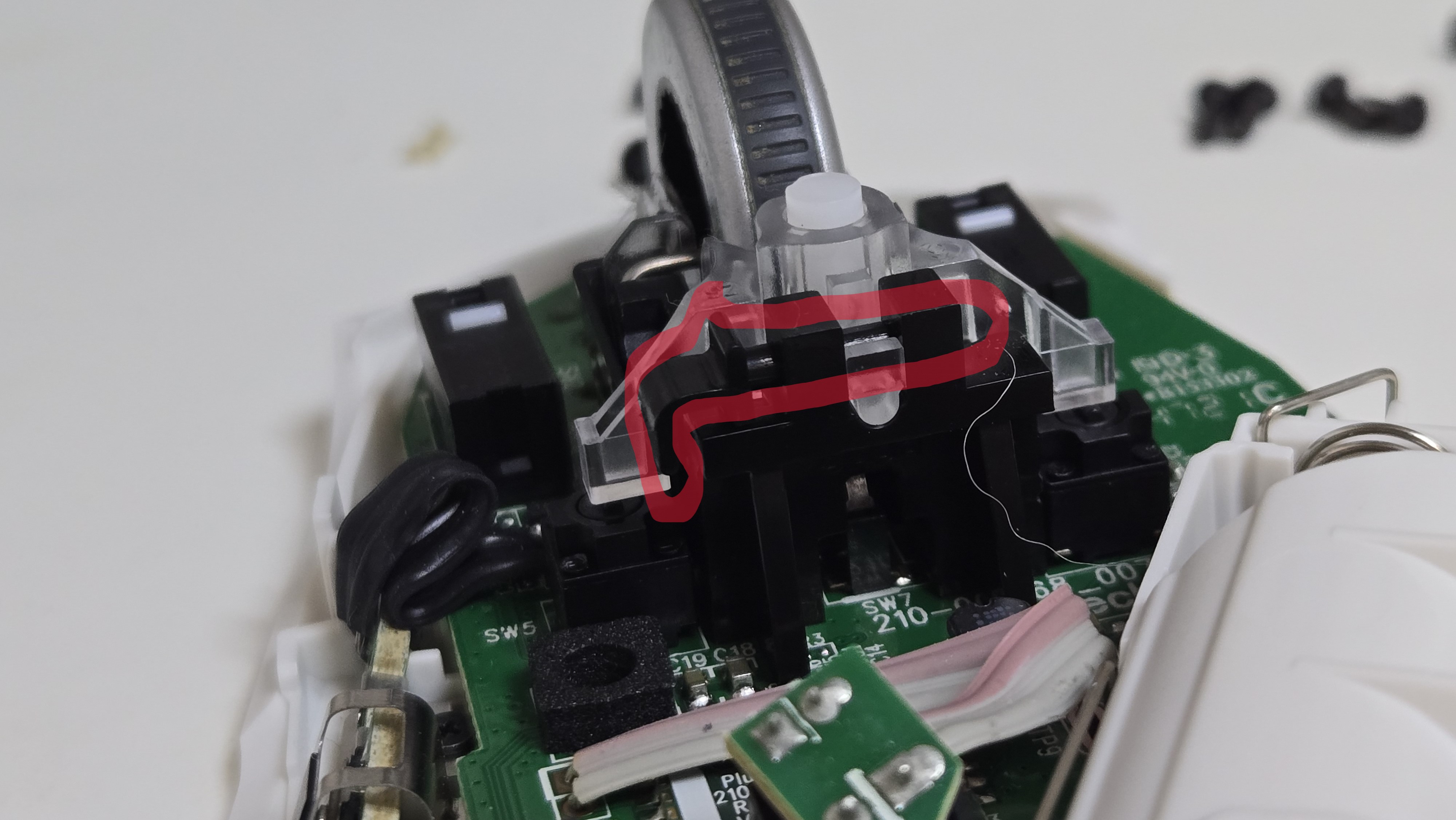

휠은 이렇게 핀으로 고정이 되어 있어서

이 핀을 먼저 제거를 해야 한다

사진에서 보는 각도에서 핀을 잡고

왼쪽으로 잡아당기면 쉽게 분리된다

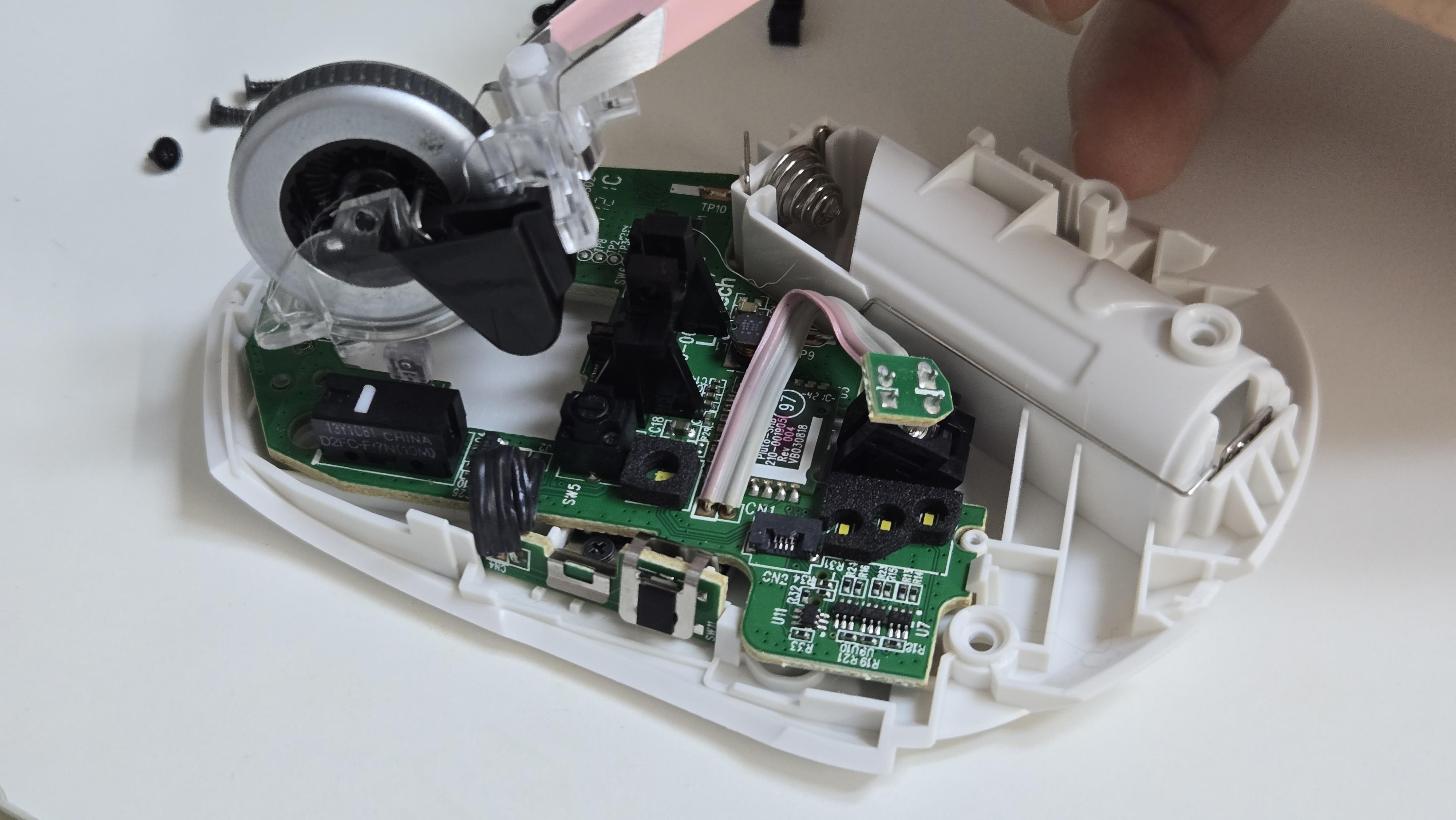

그러면 이렇게 휠이 들리게 되는데,

이때 앞부분 스프링을 잘 보관해 두자

무슨 스프링이냐 하면...

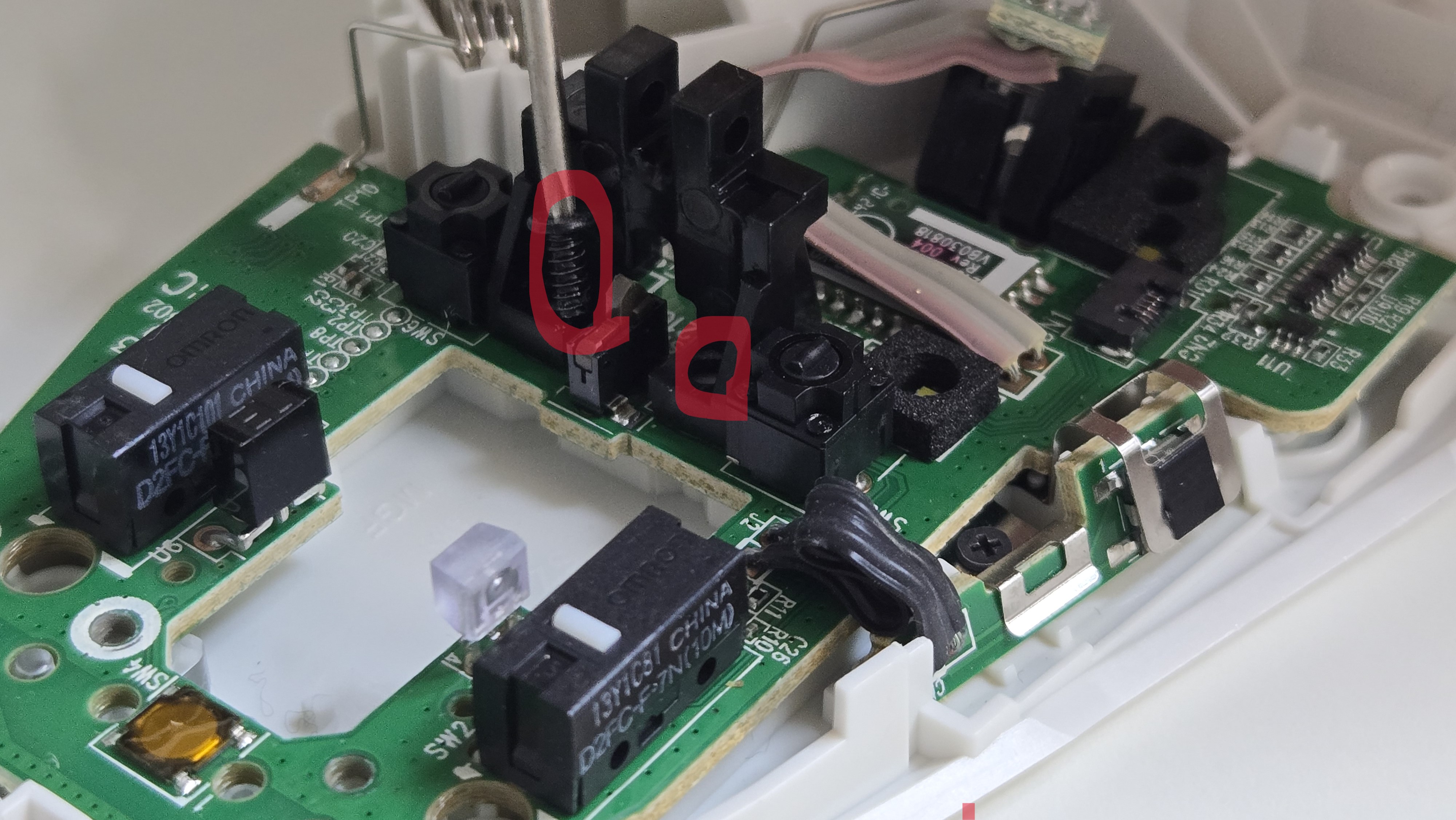

여기 이렇게 휠 앞부분을 지탱하고 있는

작은 스프링이 2개 있다 이게 없으면

휠 클릭하고 나서 복귀가 안된다...

그래서 반드시 있어야 하는데

잃어버리기 쉬우므로 주의!







그다음은 반대쪽 휠을 지탱해 주는

기둥 부분을 분리해야 한다

여기에도 나사가 2개 있으니

나사를 풀고 나면 항상 잘 보관해 두자

잃어버리면 진짜 곤란하다 뭐든지

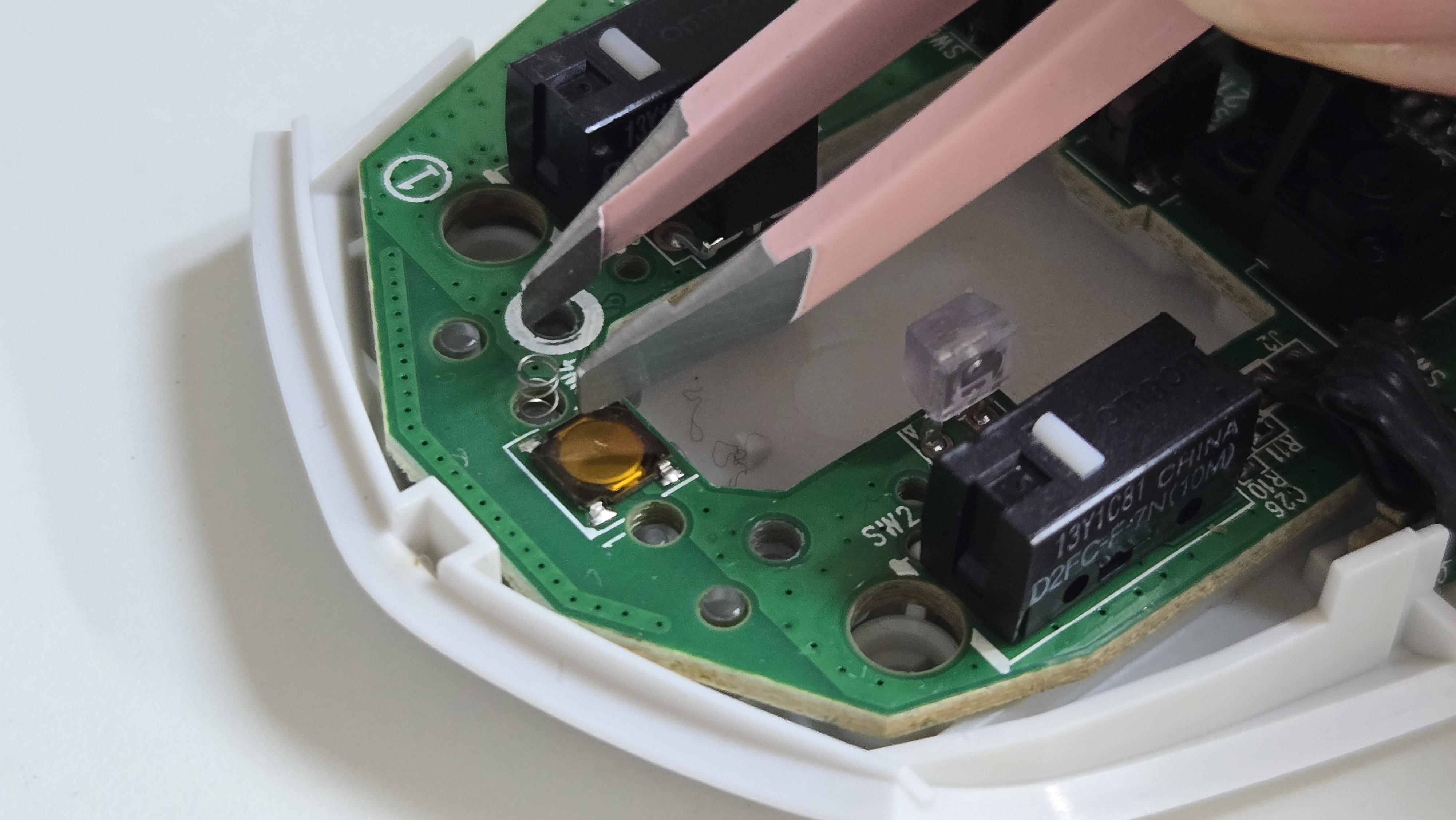

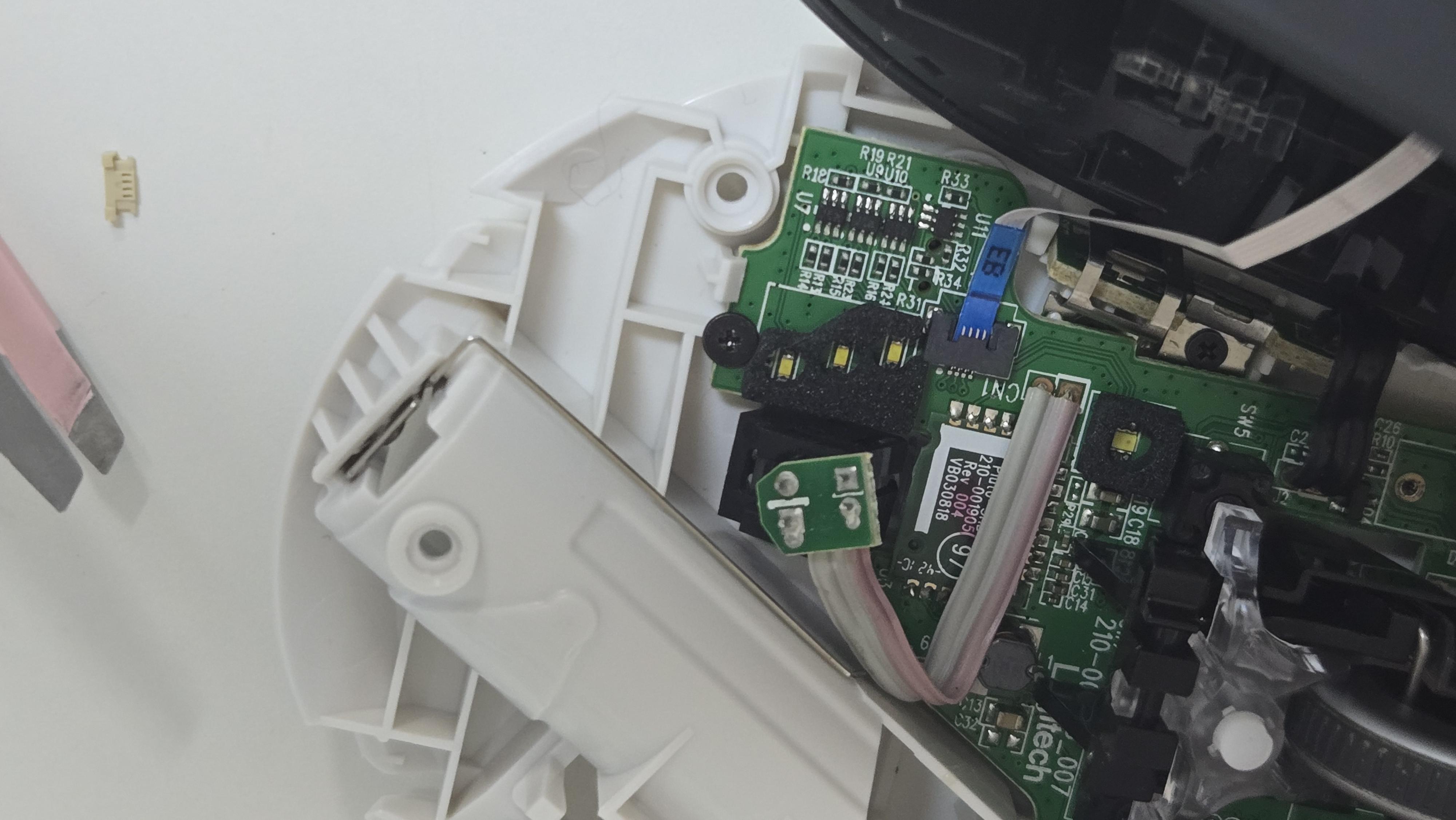

여기에도 조그만한 나사가 하나 있는데

이거까지 풀어줘야 기판이 완전히 빠진다

이 나사는 다른 나사랑 사이즈가 달라서

이거 잃어버리면 절대 안 된다 이것도 잘 보관!

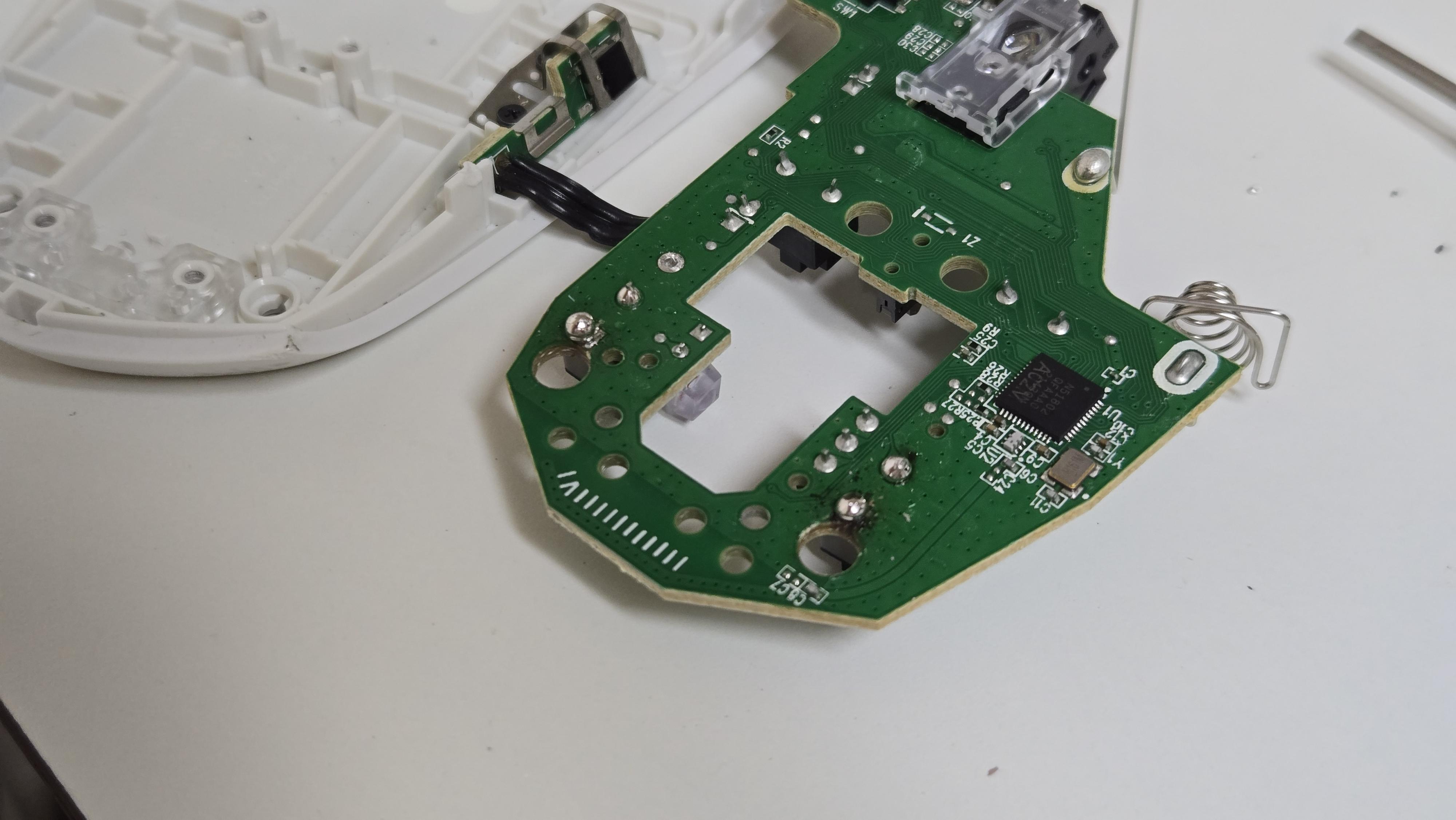

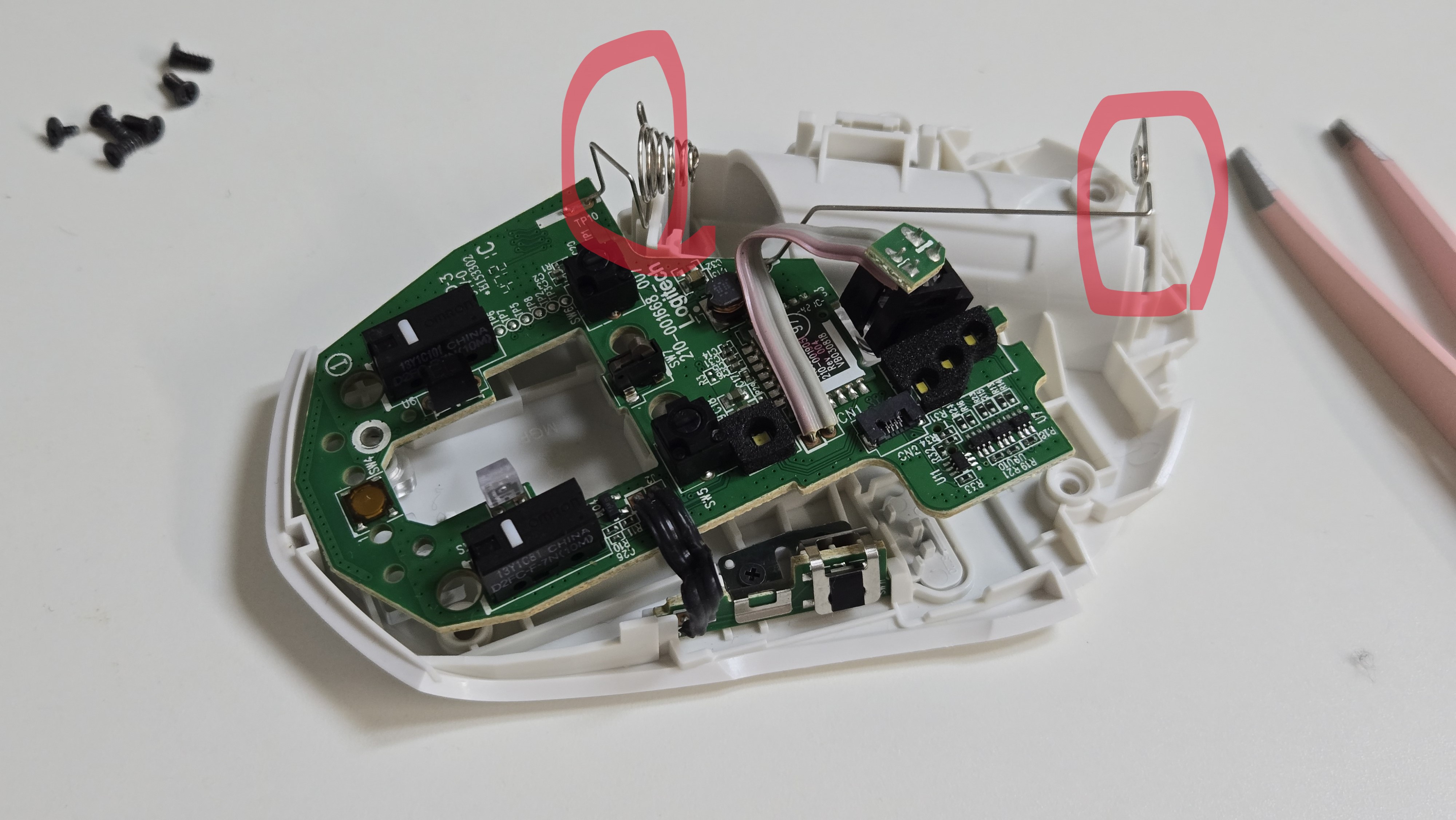

마지막으로 여기 건전지 접촉부를 빼고

기판 전체를 들어내면 분리 끝!

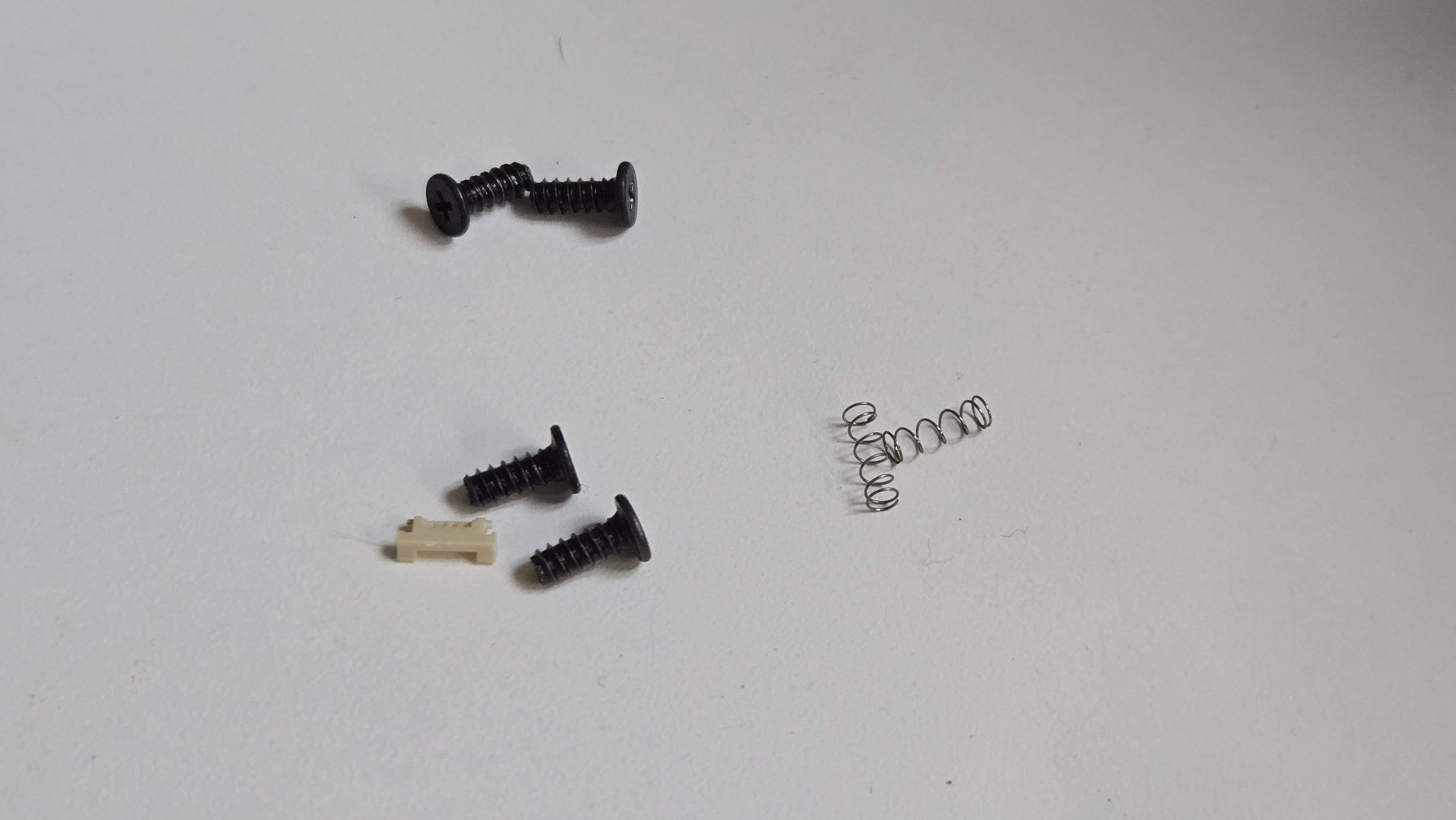

분리하면서 나오는 부품들은 잃어버리지 않도록

잘 보관해 두도록 하자 저렇게 그냥 테이블 위에

굴려두면 분명히 하나둘 사라진다 무적권임 진짜...

그래서 조그만한 접시나 종지를 가져와서

거기에 따로 보관하는 것이 잃어버리지 않는 묘수!

(물론 난 그냥 테이블에 굴려서 하나둘 잃어버린다)



생각보다 내부가 더 복잡하게 되어있어서

분해하는 시간이 오래 걸렸다 이제 그럼

본격적으로 스위치를 수리해 보자!







스위치 교체하기







기존 스위치는 이렇게 사진에서 보다시피

세로로 길다란 다리 3개짜리 스위치다

딸깍딸깍 소리가 나는 스위치인데,

이 좌클릭 스위치에 문제가 생겼으므로

더블클릭 클릭 드래그 등등 여러 가지 액션에

문제가 생기고 아주 스트레스가 절로 올라왔을 거다



이전 수리 글에도 언급한 내용이지만

이게 진짜 은은하게 개빡쳐서 나중엔 결국

모니터든 키보드든 어느 하나 샷건을 날리게 됨

정신적 & 신체적 & 금전적 건강을 위해서라도

하루빨리 이런 클릭 문제는 수리를 해야 한다



이건 석가모니가 와도 마우스샷건 못 참는다



뭐 아무튼

좌클릭 스위치만 교체해도 되겠지만 그렇게 하면

우클릭 할 때는 딸깍 좌클릭 할때는 도각

이렇게 좀 사운드의 괴리가 생기게 되니...

교체하는 김에 그냥 둘 다 시원하게

무소음 스위치로 교체를 해보자

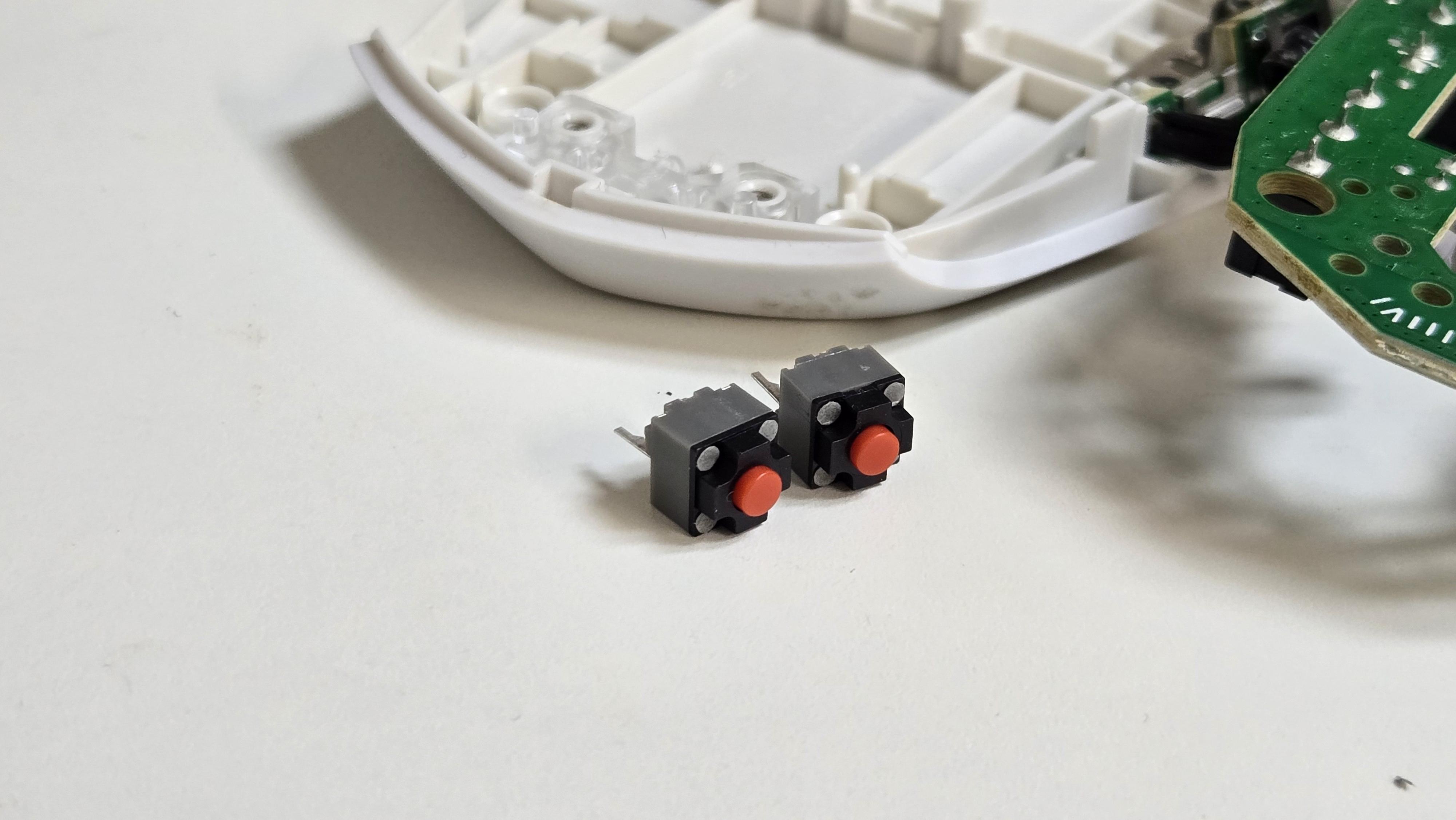

키보드 스위치로 유명한 카일의 무소음 스위치

이건 다리 2개짜리 정사각형 모양이다

사이즈는 다르지만 호환에는 문제가 없으니

이 스위치로 변경할 예정!

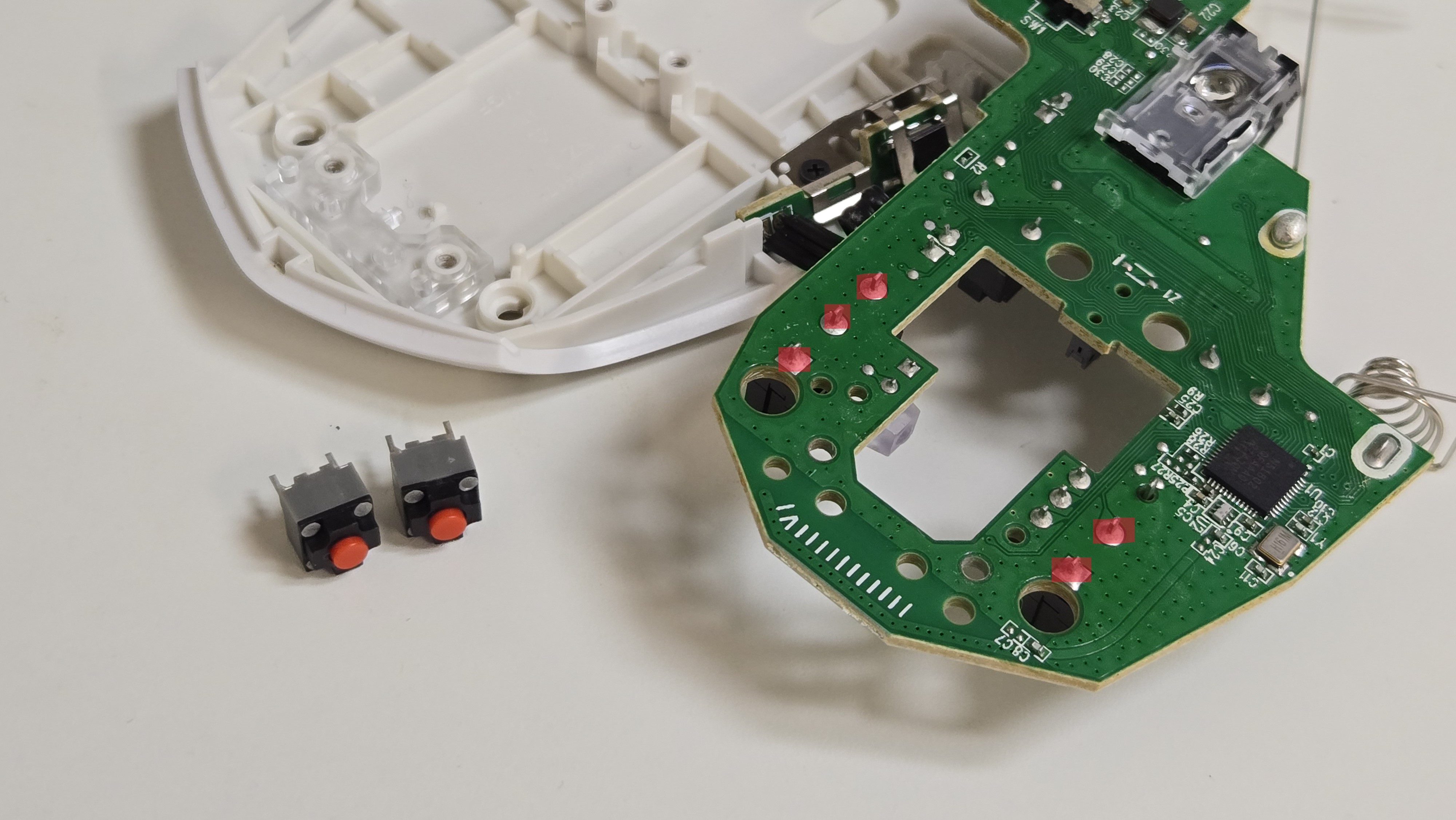

빨갛게 하이라이트 된 부분을 녹여서

기존 스위치를 탈거하고, 같은 위치에

새로운 스위치를 결착시키면 된다

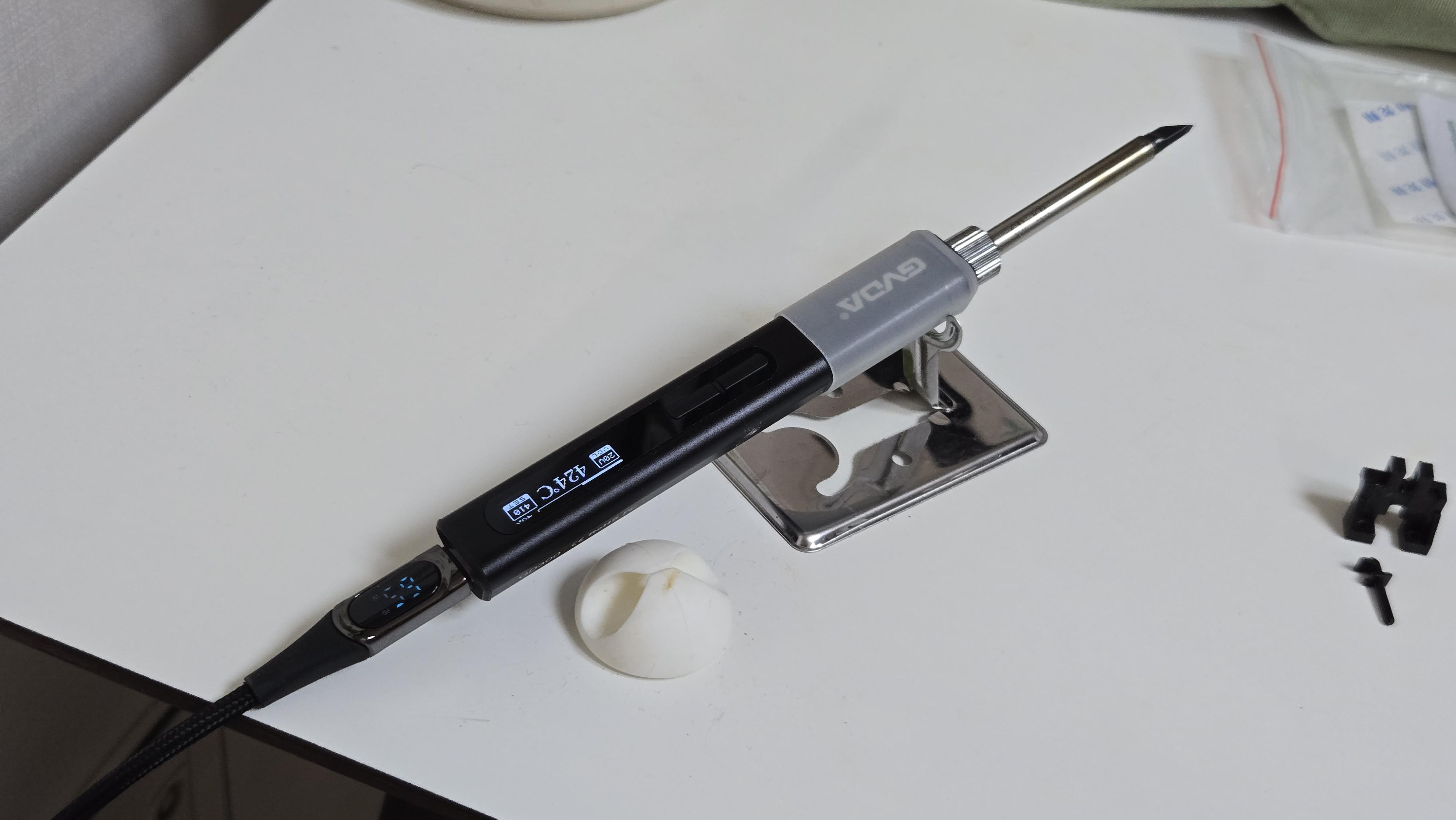

인두기 On

인두기 정보는 MX Master 3s 수리 글에 있습니다







아니...이거 왜 이렇게 안 녹아 아오

스위치 분리만 한 30분은 한 것 같다







그래도 어찌저찌 스위치 제거 후

쌔삥 무소음 스위치 장착

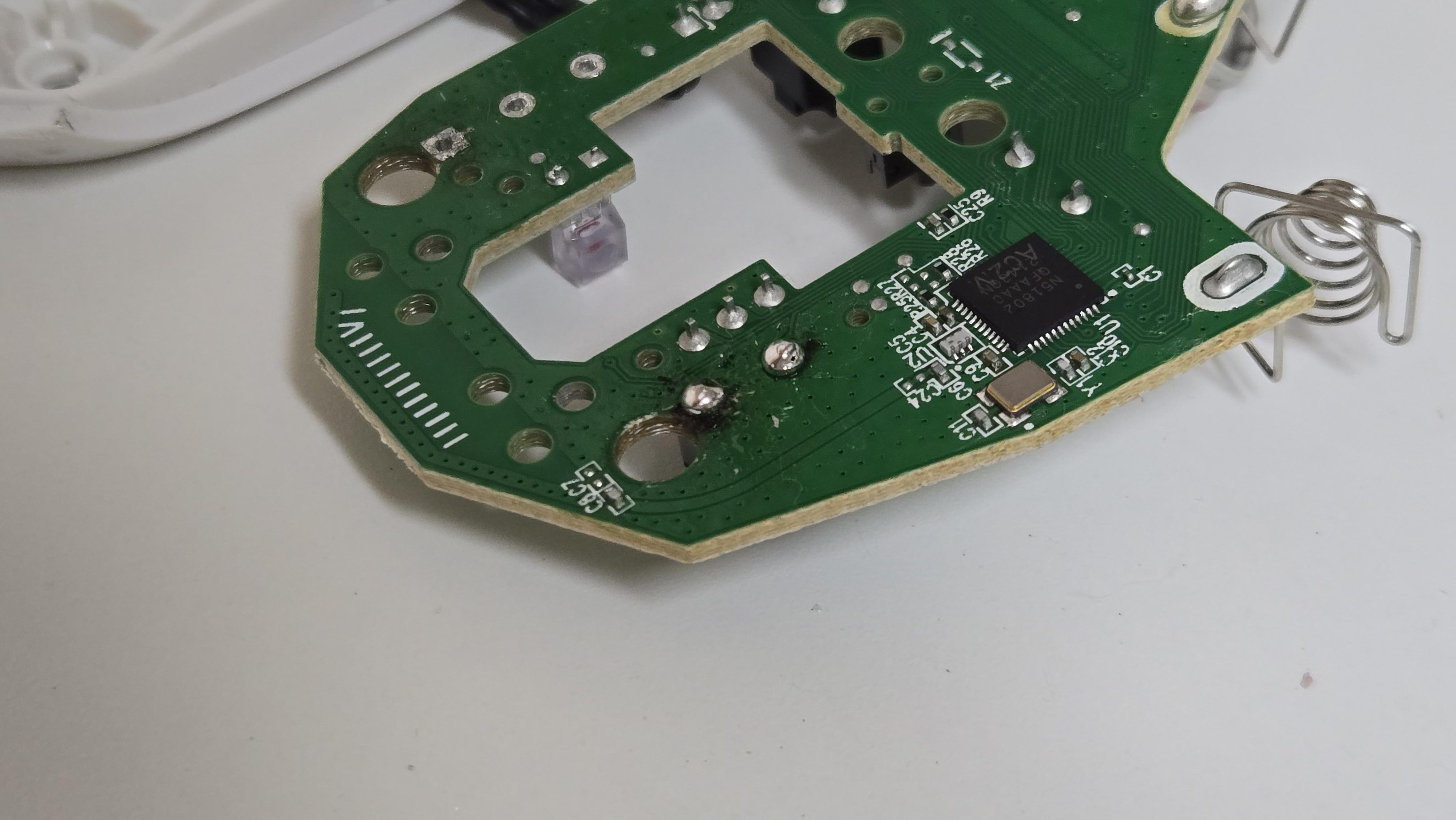

ㅋㅋㅋㅋㅋㅋㅋㅋ 납이 잘 안 녹아서 아주

기판이 덕지덕지 개판이 되어버렸군...

어차피 기판이야 뭐 계속 보이는 것도 아니고

잘 작동만 하면 그만이야~ (주인분께는 비밀)

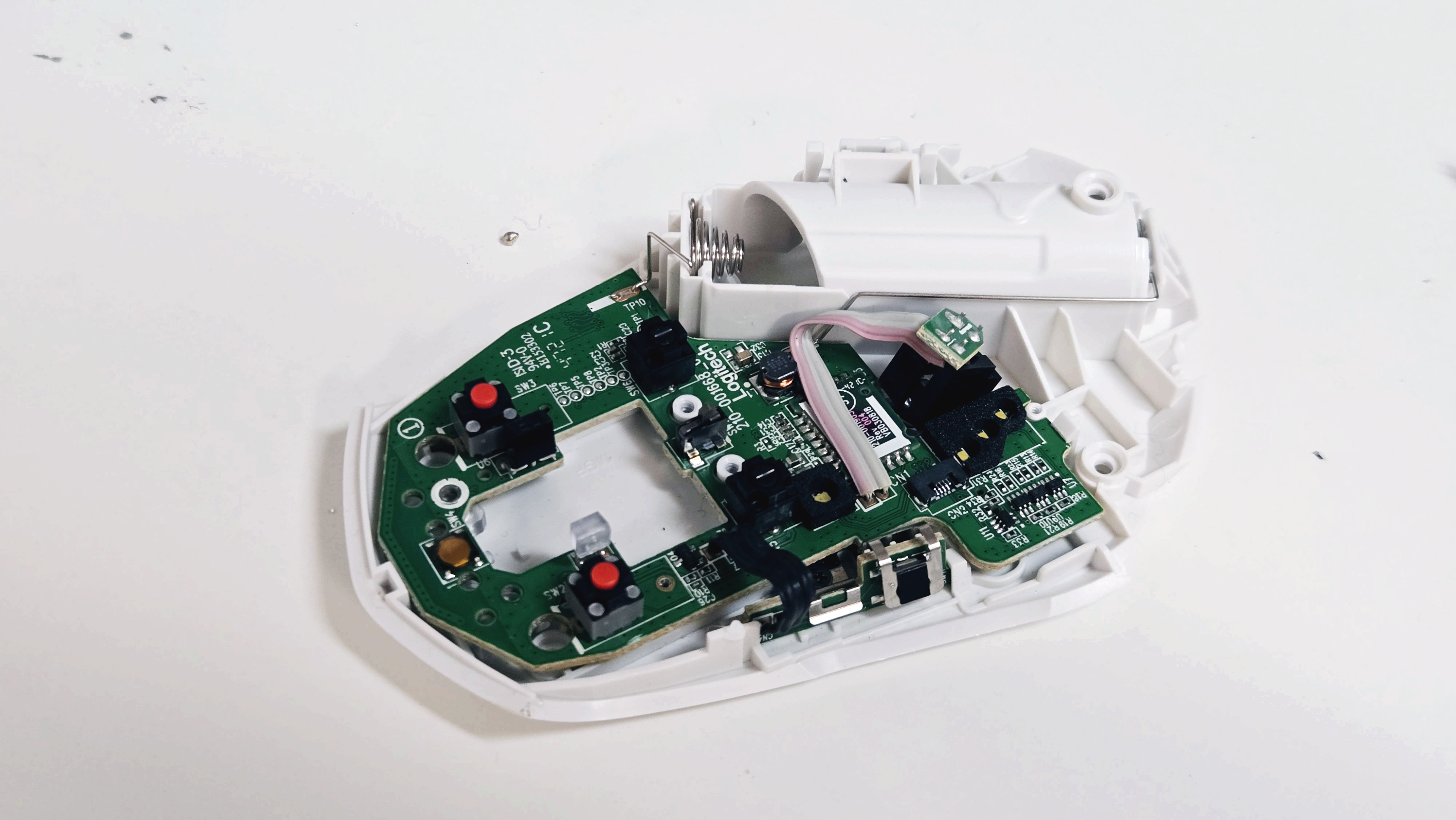

스위치 두 개 다 잘 결착된 상태

(근데 이제 밑면은 덕지덕지인)



그럼 이제 가조립을 해서 잘 작동이 되는지

확인을 해봐야겠지? 당연히 잘 되겠지만...

(기판이 손상돼서 잘 안되면 어떡하지)



조립은 분해의 역순



기억을 되짚어보거나 이 글을 거꾸로 보면서

다시 잘 조립을 해봅시다







상부를 연결시켜 주는 케이블도 잘 조립 완료

저 연결부 고정 핀이 없어져서 저거 또 한참

찾아다녔지 모야... 이래서 애초에 분해할 때부터

잘 정리를 하면서 분해해야 나중에 덜 힘들다...



가조립 상태로 노트북에 연결하여 테스트해 보니

아주아주 잘 작동된다! 다행히 잘 고쳐진 것 같음

스위치도 무소음으로 교체하고 나니 뭔가

기능만 놓고 보면... MX Master 3s랑 크게

격차가 느껴지지 않는 것 같다...?

왜냐면 M720도 무한스크롤 되고 매크로버튼 많고

좌우휠 버튼 있고... 아 좌우 스크롤이 안되는구나



뭐 그래도 무소음 스위치를 꼭 써야 하는 상황이라

한 3배는 비싼... MX Master 3s를 반강제로

선택해야 하는 상황이라면... 그냥 M720 사서

스위치 교체해서 써보는 것도 좋은 방법 같다



음... 아닌가 이런 방법이 선택지에 있는 사람은

별로 많지 않으려나...? 스위치 교체는 진짜 간단한데



뭐 아무튼





오늘도 마우스 하나 부활 완료



---



... 다 고치고 다 조립하고 보니까

아까 아주 조심스럽게 떼어놨던

윗부분 피트가 사라졌다...ㅋㅋㅋㅋㅋ

아니 그 넓고 새까만 게 어떻게 없어지지?

어딘가 붙어서 따라다니고 있을 것 같은데

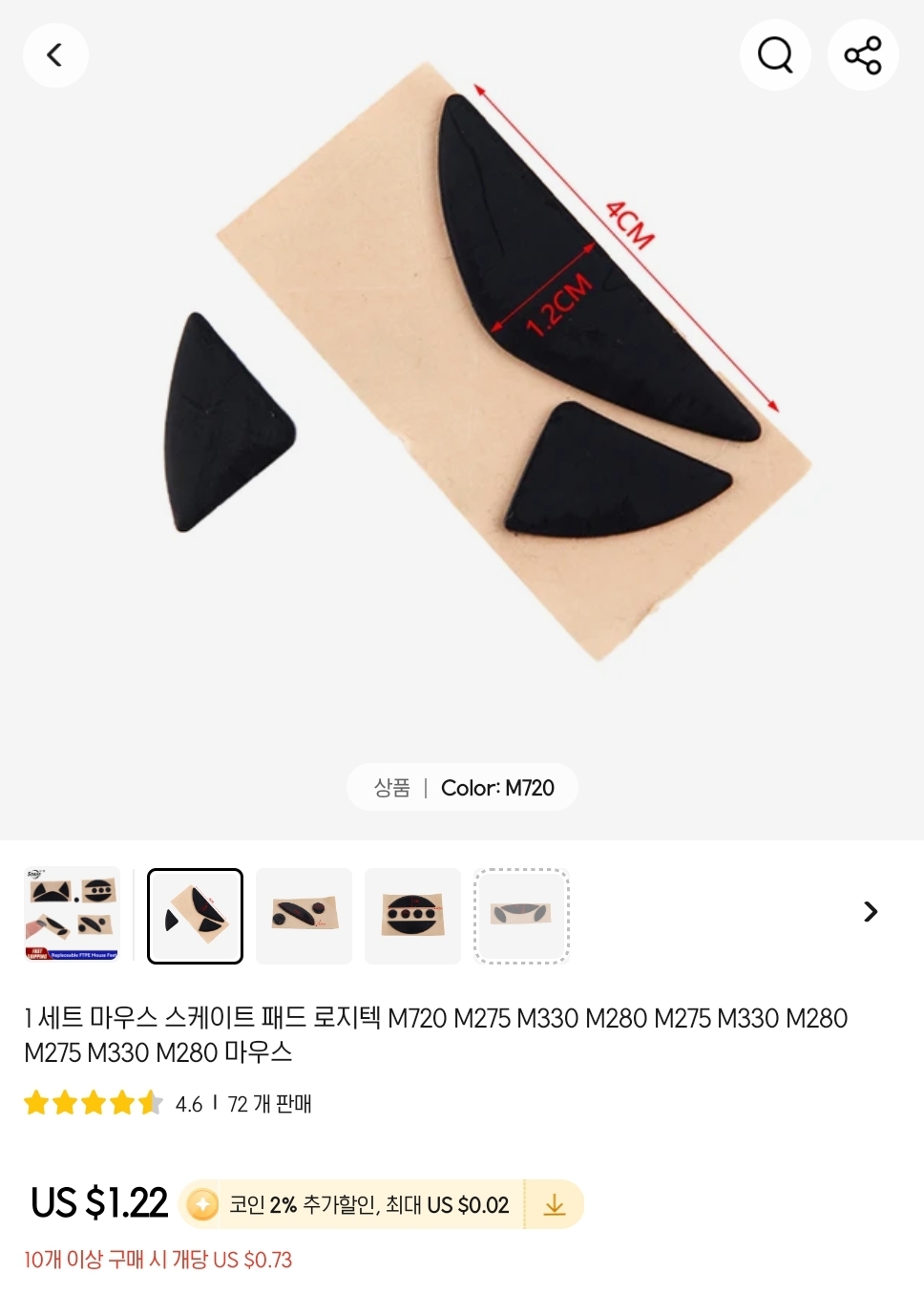

그냥 알리에서 하나 새로 사드려야겠다



왜 또 알리냐고?...







1,500원짜리가 배송비도 없고

국내배송이랑 별반 다를 바 없이

빠르게 오니까 이런 건 무적권 알리지



일주일만 기다려주세요 Fati 씨!





---
